Varen CAD 是面向机械工程师的本地 AI 建模 Agent。它像工程师一样调研、提问、计划、逐件建模—— 每一步可回放，每个关键结果由程序检查，碰撞与契约不过关就不交付。输出可继续编辑的参数化 BRep 与装配 STEP。
对话式 harness · 真实 OCC 几何 · 可重放特征历史
不是在对话框里等一个答案。Varen 的 agent 先调研、再提问、然后给出零件清单等你批准—— 批准后才开始逐件建模，边做边给你看。
工程计算先行：传动比分级、齿轮副中心距、轴径初估、壁厚经验式
design_calculate关键约束不明确时弹结构化问题卡片（单选/多选/文本）
ask_user给出零件清单（BOM）+ 位姿 + 建模步骤，等你批准
propose_plan → 批准逐件建模归档，收尾出装配 STEP + 干涉报告 + 预览图
export_assembly复杂零件用脚本一次成型，但脚本只能调用内核公开 op——既拿到表达力，又守住"AI 不直接操纵几何"的边界。
箱体、阶梯轴、孔阵列这类多特征零件，模型写一段脚本一次完成，不用几十次原子 op 往返。
背后是真实 OpenCascade 7.9.3 几何（Build123d），不是网格近似，也不是"假装建模"。
多零件按位姿组装成装配体，导出带具名产品节点的 XCAF 装配 STEP，并做全对干涉检查。

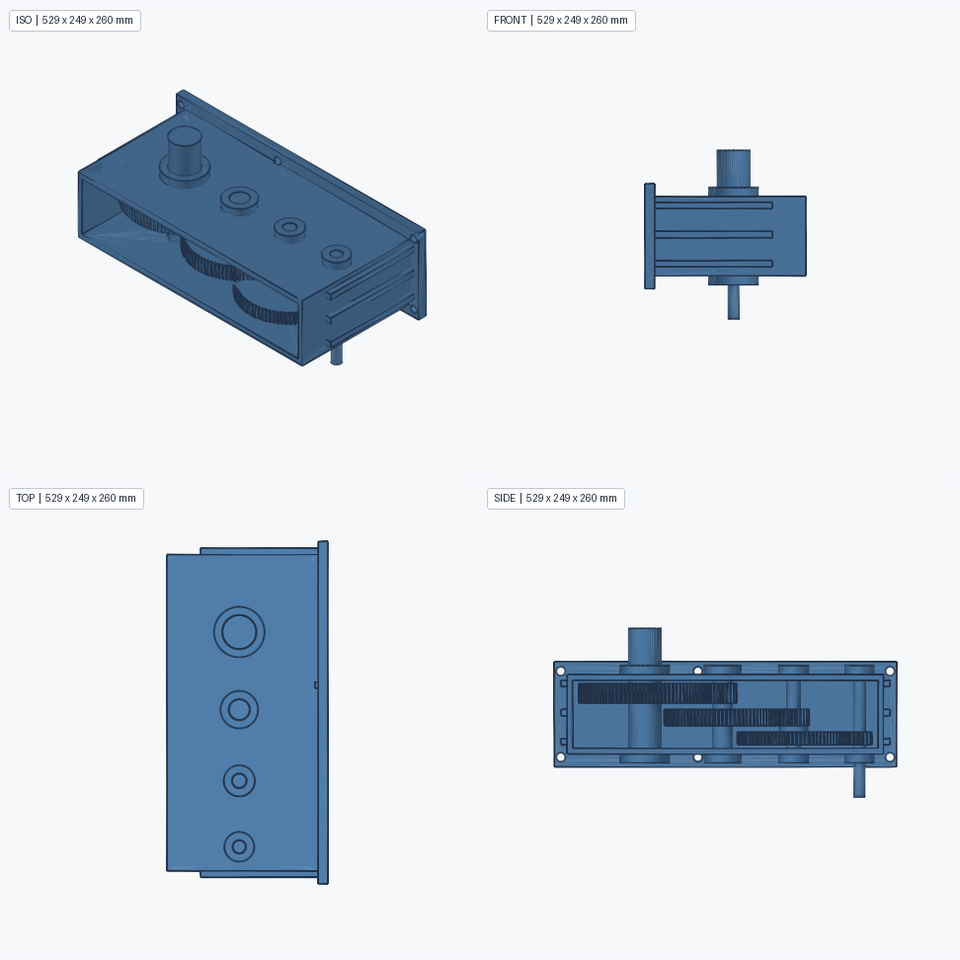

输入"给我设计个 1:100 的变速箱"——agent 自主调研、出 BOM 计划、逐件建模、组装交付，全程无人值守。
真实 LLM（deepseek-v4.1-flash）驱动的完整流程：调研 → 提问 → BOM → 批准 → 逐件建模 → 装配导出。最新 v0.16 全流程 53 步 / 758s 一次通过。

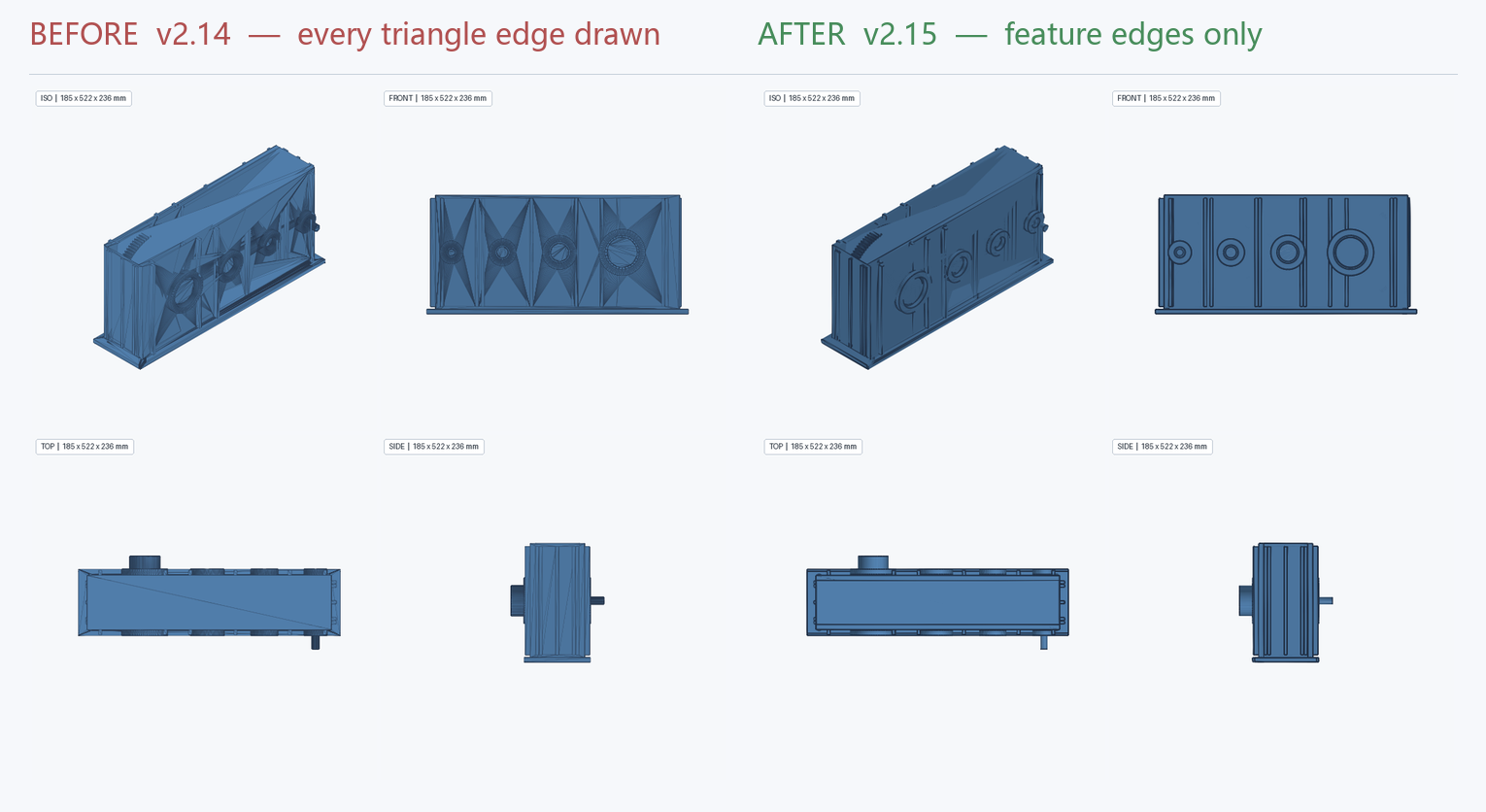

内核证据渲染器 v2.15：只画二面角 >30° 的特征边（平面扇形三角化的对角噪声全部消失），OCP 角向细分封顶曲面刻面，crease-aware 平滑法线 + 背面棱剔除 + 掠射压暗。同一装配，前后对比：

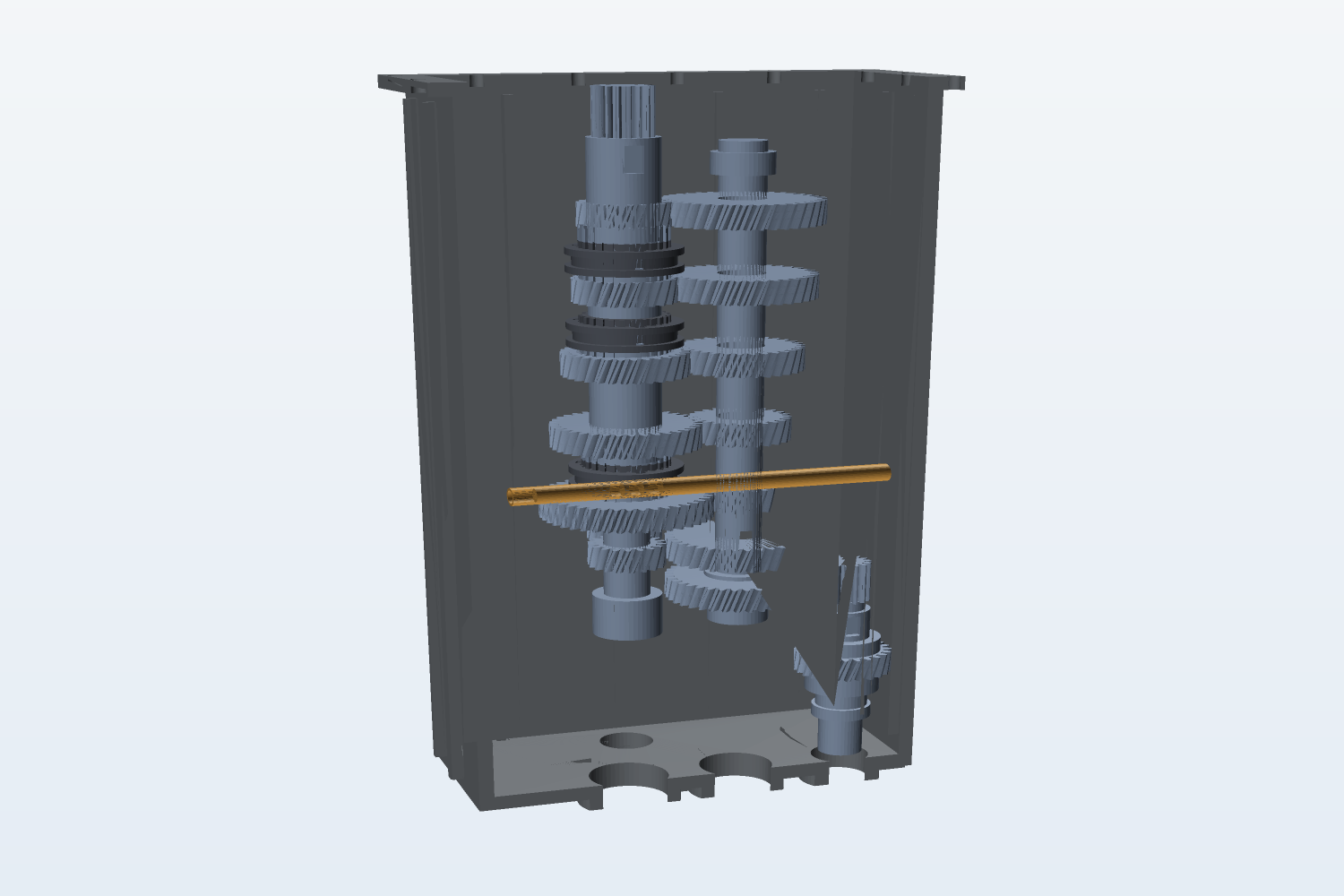

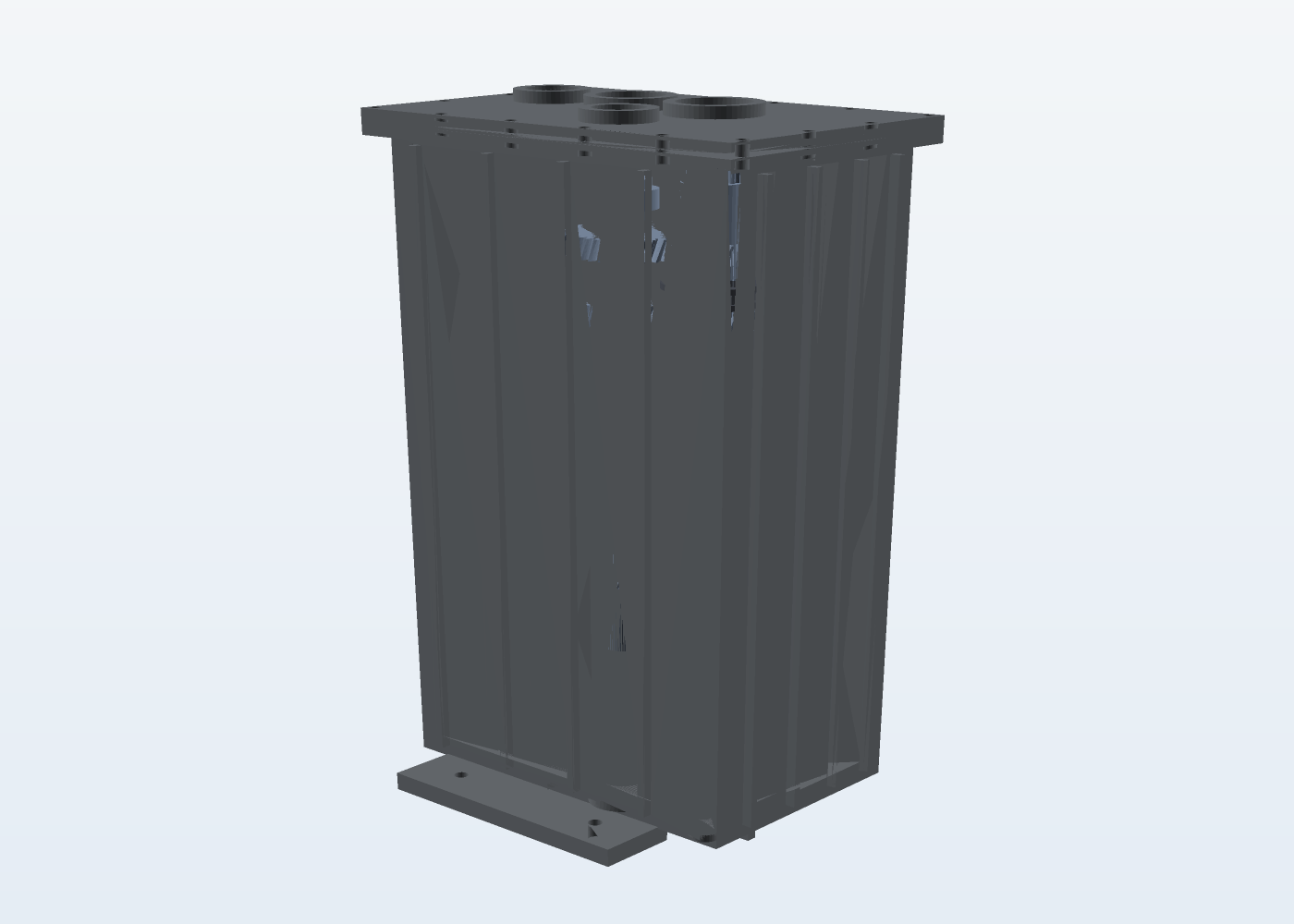

壳体由 Varen CAD 按工程规范自主生成：先调 housing_design(brief) 读内部件包络**反推**必需内腔（282×175×673mm）、各轴心/轴颈/齿顶半径，
再建模，最后逐项程序审计——旋转件间隙 5.00mm、7 处轴承座同轴配对、法兰螺栓边距 1.93mm、端盖可拆、单实体、卧式布局一致，审计 FAIL 0。

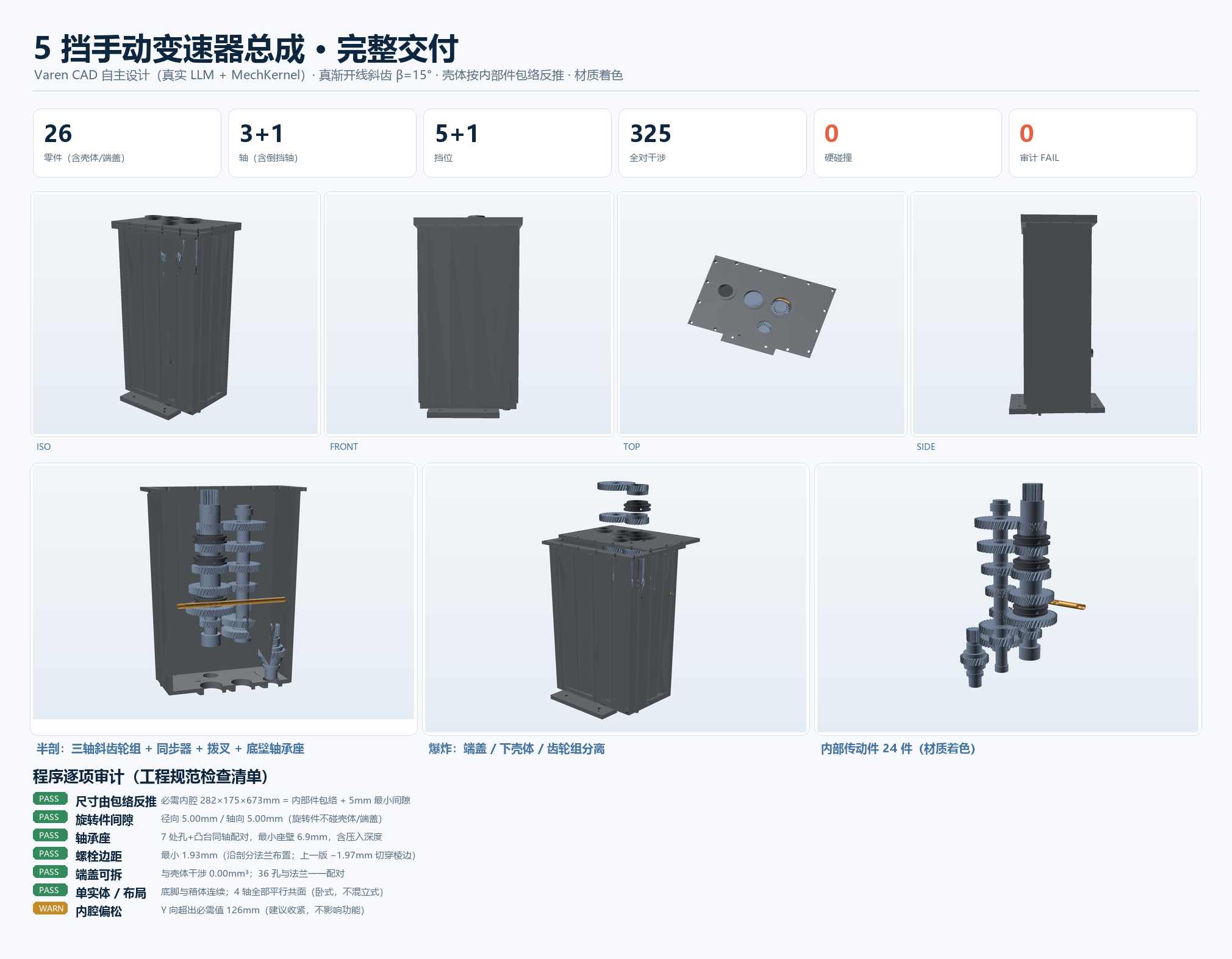

连同 24 件传动件共 26 件 / 325 对干涉全查 / 硬碰撞 0 · 材质着色（z-buffer 软件渲染）。

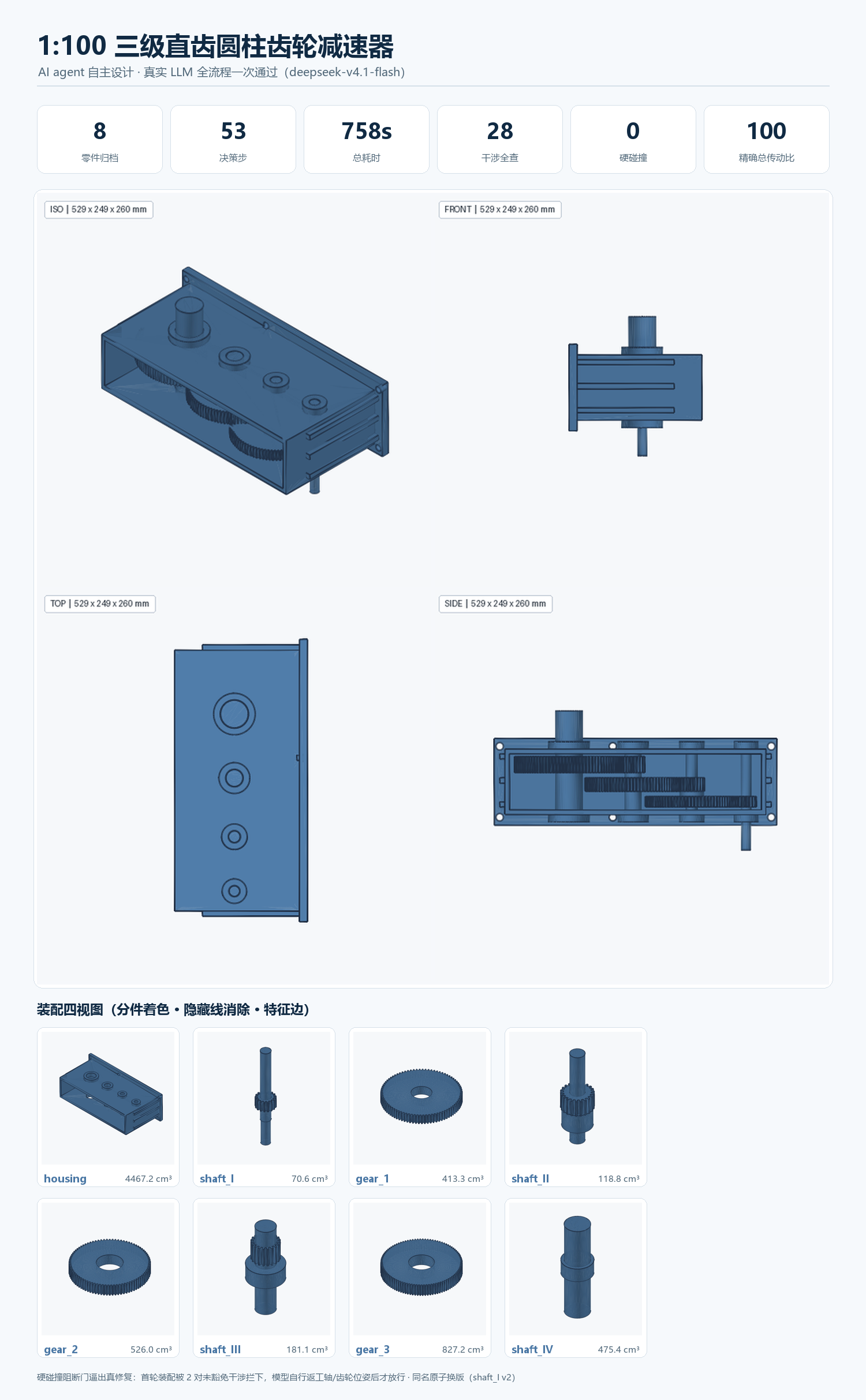

1:100 三级减速器的运行总览：8 个归档零件（3 真渐开线齿轮 + 4 阶梯轴 + 箱体）、装配四视图、干涉与传动比指标。

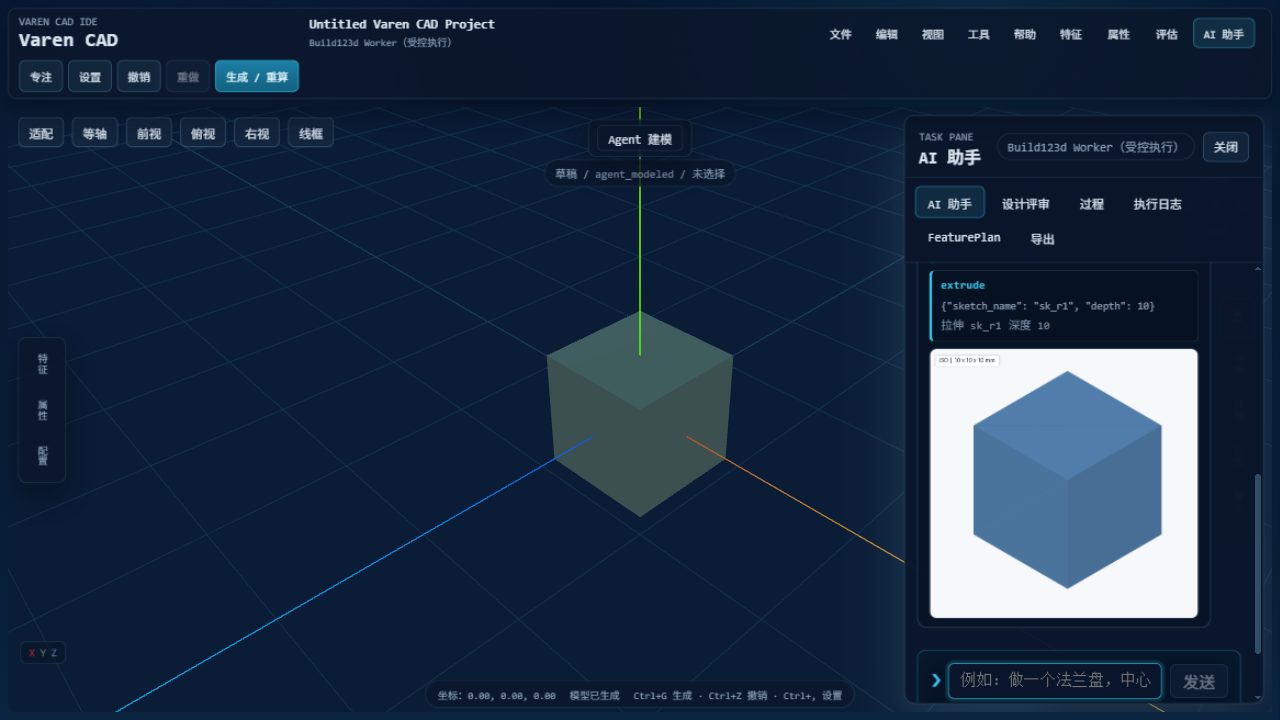

左侧 3D 视口实时渲染内核几何，中间对话式 agent 会话，底部结构抽屉放特征树 / 属性 / 评审 / 过程 / 导出。

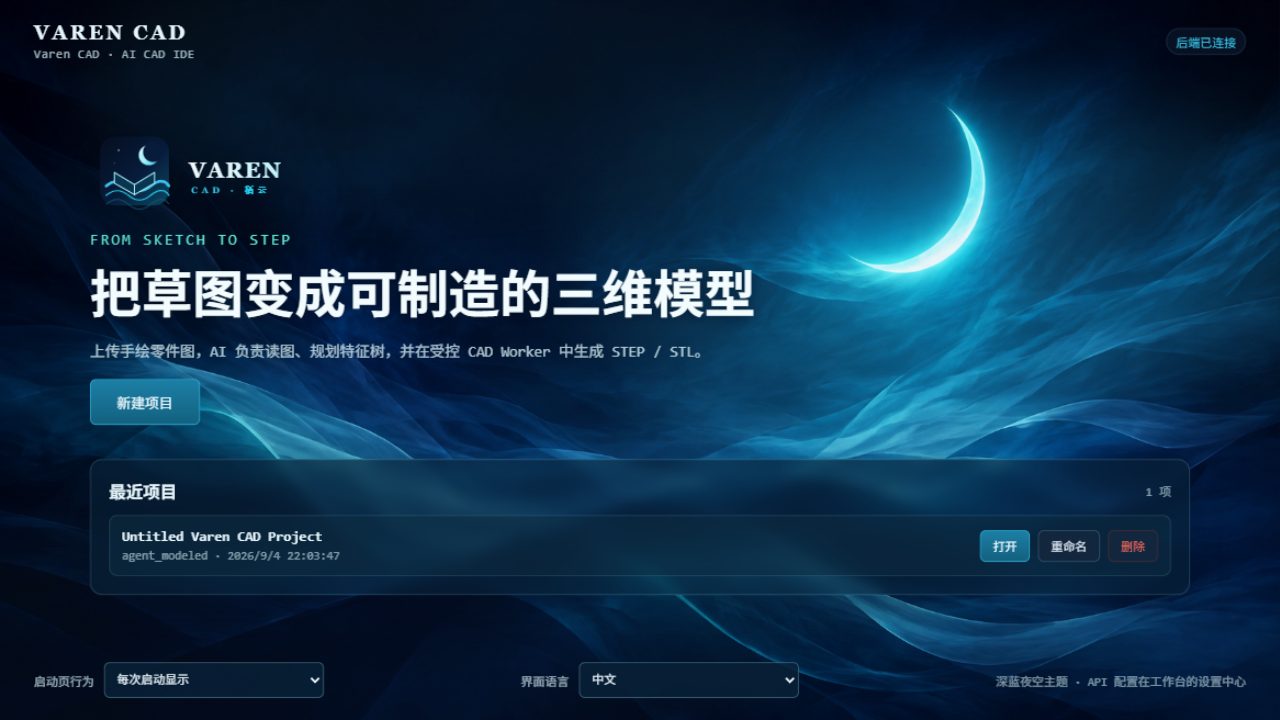

Windows 桌面启动，无需 Docker。首次运行会自动构建前端并创建快捷方式。
Python 3.12 venv + 内核仓（真实 OCC 几何依赖 build123d / cadquery-ocp）。
在 .env 填入 planner 模型（OpenAI 兼容端点即可），或在工作台设置中心配置。
双击桌面快捷方式，在右侧 AI 助手输入"做一块 120×120×12 法兰，中心 Ø30 通孔"。
# 1. 克隆两个仓库（IDE + 内核） git clone https://github.com/vanyu0710/aicad git clone https://github.com/vanyu0710/mechcad-kernel # 2. Python 3.12 虚拟环境 cd aicad python -m venv .venv .venv\Scripts\activate pip install -r requirements.txt # 3. 配置 planner 模型（任选 OpenAI 兼容端点） echo MECHCAD_PLANNER_MODEL=your-model >> .env echo MECHCAD_PLANNER_BASE_URL=https://your-endpoint/v1 >> .env echo MECHCAD_PLANNER_API_KEY=sk-... >> .env # 4. 产品模式启动（自动构建前端 + 托盘） .\start-mechcad-pro.cmd # → http://127.0.0.1:8001/
v0.21.0-beta 封闭测试。我们要的不是流量，是能判断"这个尺寸合不合理、这个 STEP 能不能继续用"的人。名额满或公开 Beta 就绪即关闭申请。
独立/接单机械工程师；机器人、自动化、硬件团队里做结构设计的人；经常重复画支架、法兰、轴系、齿轮传动、机架的工程师。
Windows Beta 安装包（校验值 + 安装指引）、限额试用模型端点、与开发者直接沟通的通道、被致谢于发布说明。
用自己的真实任务（可脱敏）完成一次 30–60 分钟旁观式上手，参加一次 30 分钟复盘。失败样本和成功一样有价值——它们会变成公开 benchmark。
# 申请方式（GitHub Issue，2 分钟） https://github.com/vanyu0710/aicad /issues/new?template=beta_application.yml # 你需要准备 - 一个真实的机械建模任务（图纸描述即可） - Windows 10/11，8 GB 内存以上 - 30 分钟不被打扰的时间 # 反馈与已知问题 Known Issues → /blob/main/KNOWN_ISSUES.md 测试与运行记录 → /blob/main/benchmark/ Beta 计划细则 → /blob/main/docs/beta.md
"真正的 CAD agent，不是一次性吐出模型的魔法—— 而是先调研、再提问、出计划等你点头，然后一件一件做给你看。"Varen CAD 设计原则 · 几何主权归内核 · 交付前必复检 · 不造假
